 眉山市東坡區農飲水安全項目鞏固提升工程（青衣江飲水工程）

              ——東坡凈水廠自控工程

   “引青入東”項目意義重大，工程的順利完工能夠解決東坡區岷江以西15

個鄉鎮46萬農村居民飲水安全。同時為眉山市中心城區提供備用水源。

2020年十月成都永浩自控負責東坡水廠自控系統的安裝調試工作。

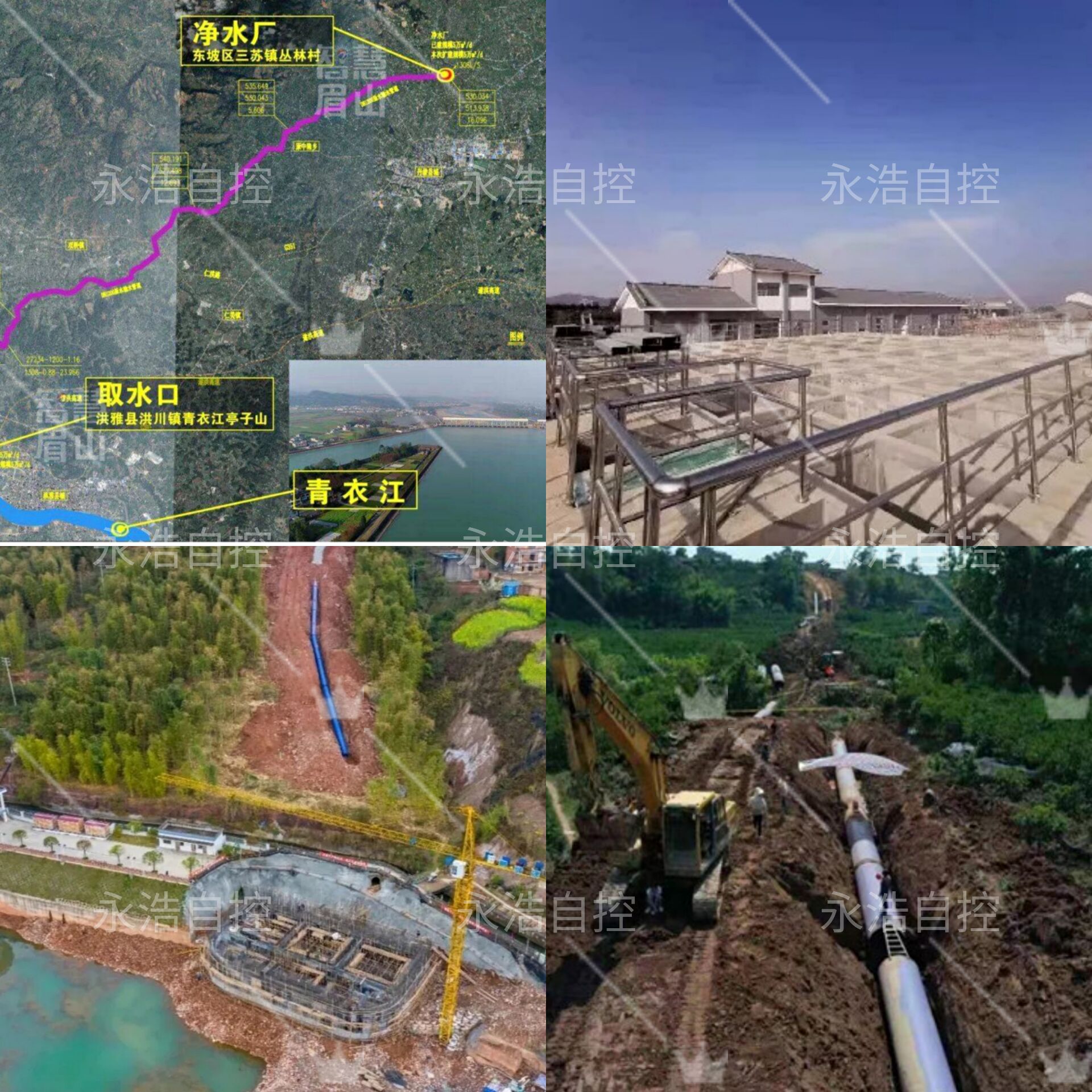

                             （東坡水廠基礎建設現場）

本自控工程主要由中央監控系統、現場控制站及現場儀表構成：

1、中央監控系統

    中央監控計算機、工業網絡交換機、報表及報警打印機、大型LED顯示拼

接屏等組成中央監控主站。

    中央監控系統位于綜合樓的中央控制室。完成全廠工藝設備的運行狀態、

工藝過程參數的采集和監視遠程控制相關設備、設定運行參數配合工藝運行流

程提高水廠管理水平。實現報表打印、事故報警打印、運行生產管理、成本控

制等功能。信息系統應具有采集、事故預警、應急處置等功能應作為數字化城

市信息系統的組成部分。

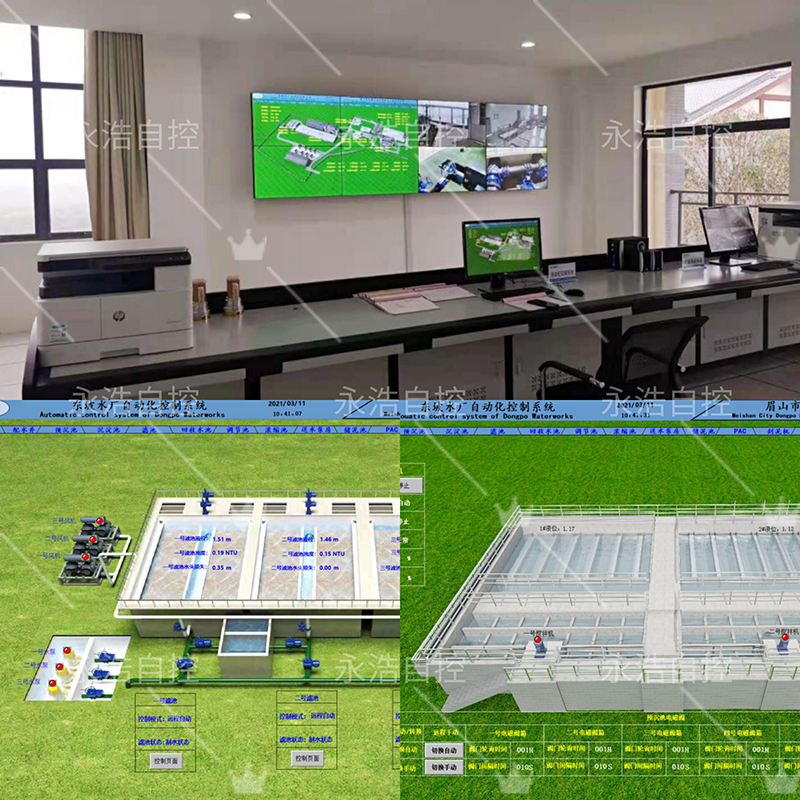

                                              （中央控制室與上位機界面圖）

 2、現場控制站

?現場控制站采用施耐德冗余型CPU，各PLC站均采用光纖環網連接至中央

  控制室，保證了水廠運行可靠性。

?脫水機房控制站CP1控制范圍：變配電間、脫水機房、濃縮池、儲泥池、清

  水池、排泥池。

?反沖洗泵房控制站CP201控制范圍：1#濾池格及反沖洗泵房、廢水回收水池。

?2#濾池格控制站CP202控制范圍：2#濾池格。

?3#濾池格控制站CP203控制范圍：3#濾池格。

?加藥間控制站CP3控制范圍：加藥間、配水井、進水儀表間、預沉池、沉淀池。

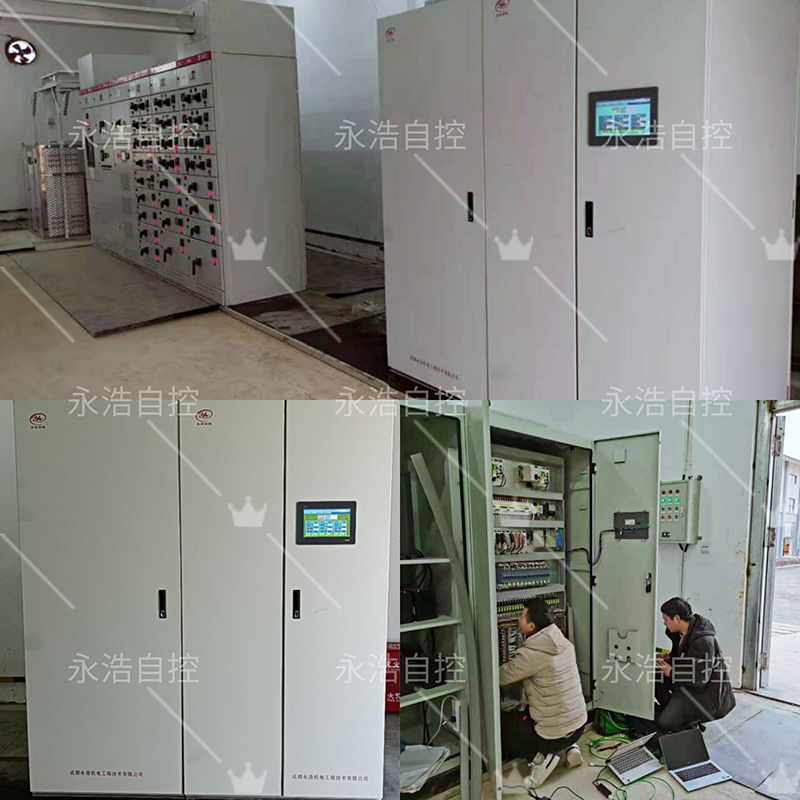

                                                                            (PLC控制室現場安裝調試）

    3、現場儀表

   現場儀表采用德國西門子、德國科隆、美國德菲等品牌。

   現場儀表包含：進水電磁流量計、進水濁度、進水氨氮、進水PH，預沉池濁度，

   沉淀池濁度，濾池濁度、濾池液位、濾池水頭損失儀，回收水池液位、調節池

   液位、濃縮池污泥界面儀，儲泥池液位，清水池液位，出水余氯、出水濁度、

   出水電磁流量計、出水PH。

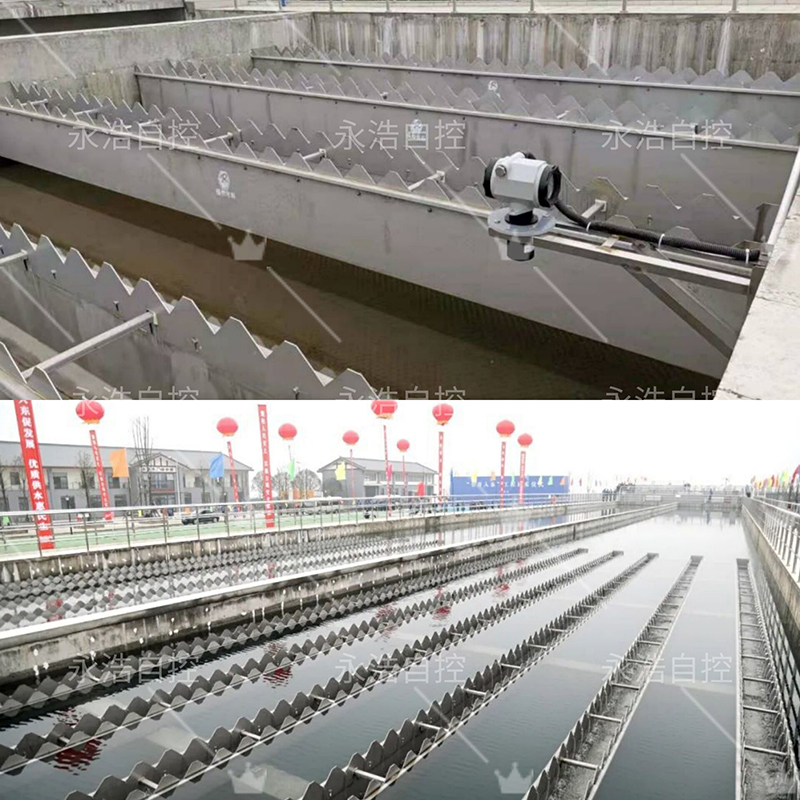

                                                             （超聲波液位計安裝現場）

                                                （東坡水廠進出水儀表安裝現場）

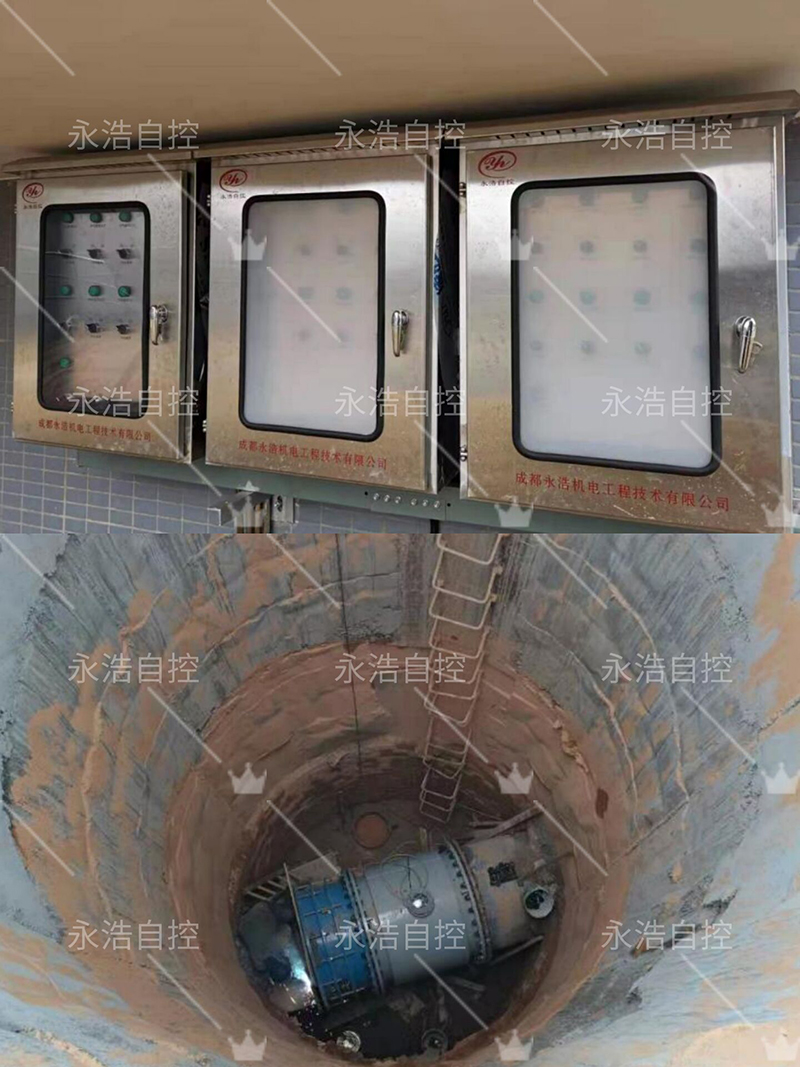

                              （電磁閥控制與出水口電磁流量計安裝現場）

      3月11日上午10點，隨著閥門開啟汩汩青衣江水從出水口涌出浪花飛濺，

流入池中，備受市民的關注和期盼的“引青入東”工程正式通水。東坡水廠

的自控項目也順利交付使用。

                                     （2021-3-1“引青入東”工程通水儀式留影）
